نویسنده : الکتروموتورها و بارهای القایی با مصرف توان غیرمفید، باعث تحمیل بار به سیم‌کشی و ثبت جریمه‌های سنگین دیماند می‌شوند؛ از این رو تصمیم برای خرید بانک خازن گامی اساسی جهت اصلاح ضریب توان و مهار هزینه‌های دوره‌ای برق محسوب می‌گردد. پیش از پیاده‌سازی و اجرای پروژه، آگاهی از نحوه سیم‌کشی و استعلام قیمت بانک خازن سه فاز متناسب با ظرفیت کارگاهی (کیلووار مورد نیاز) به کارفرمایان کمک می‌کند تا برآوردی دقیق از سرمایه‌گذاری و بازگشت هزینه داشته باشند. با این حال، نصب اصولی خازن‌های سه فاز نیازمند رعایت دقیق الزامات فنی و ایمنی است؛ زیرا هرگونه خطا در اتصال کابل‌ها یا تخلیه بار، خطرات جانی و آسیب‌های تجهیزاتی به دنبال دارد.
۱. ملزومات و تجهیزات اولیه جهت نصب خازن سه فاز
برای نصب اصولی و استاندارد خازن سه فاز، به کارگیری ادوات حفاظتی و سوئیچینگ متناسب الزامی است:
- خازن سه فاز قدرت: خازن‌های سیلندری یا باکسی با ظرفیت مشخص بر پایه کیلووار (kvar) متناسب با ولتاژ کاری ۴۰۰ یا ۴۴۰ ولت.
- کنتاکتور خازنی: کنتاکتورهای مجهز به مقاومت‌های پیش‌شارژ سیمی جهت مهار جریان هجومی اولیه در لحظه وصل.
- فیوزهای حفاظتی تندکار: فیوزهای تیغه‌ای یا کارتریجی سری gG یا aM جهت حفاظت در برابر خطاهای اتصال کوتاه.
- کابل‌های مسی استاندارد: کابل‌های با عایق مرغوب و سطح مقطع متناسب با حداقل ۱/۴۳ برابر جریان نامی خازن.
- مقاومت‌های تخلیه (دیسشارژ): مقاومت‌های داخلی یا خارجی برای کاهش ولتاژ باقیمانده دو سر پایانه‌ها به زیر ۵۰ ولت در کمتر از ۶۰ ثانیه.
جدول مشخصات فنی و نسبت متریال مورد نیاز نصب خازن سه فاز
| ظرفیت خازن سه فاز | جریان نامی تقریبی در ۴۰۰V | رنج فیوز حفاظتی پیشنهادی | جریان کنتاکتور خازنی | حداقل سطح مقطع کابل مس |
|---|---|---|---|---|
| ۵ کیلووار (kvar) | ۷/۲ آمپر | ۱۶ آمپر تندکار | ۱۲ تا ۱۶ آمپر | ۲/۵ میلی‌متر مربع |
| ۱۰ کیلووار (kvar) | ۱۴/۴ آمپر | ۲۵ آمپر تندکار | ۲۵ آمپر | ۴ میلی‌متر مربع |
| ۱۲/۵ کیلووار (kvar) | ۱۸ آمپر | ۳۲ آمپر تندکار | ۳۰ آمپر | ۶ میلی‌متر مربع |
| ۲۵ کیلووار (kvar) | ۳۶ آمپر | ۶۳ آمپر تندکار | ۵۰ آمپر | ۱۰ تا ۱۶ میلی‌متر مربع |
| ۵۰ کیلووار (kvar) | ۷۲ آمپر | ۱۲۵ آمپر تندکار | ۹۵ تا ۱۰۰ آمپر | ۲۵ تا ۳۵ میلی‌متر مربع |

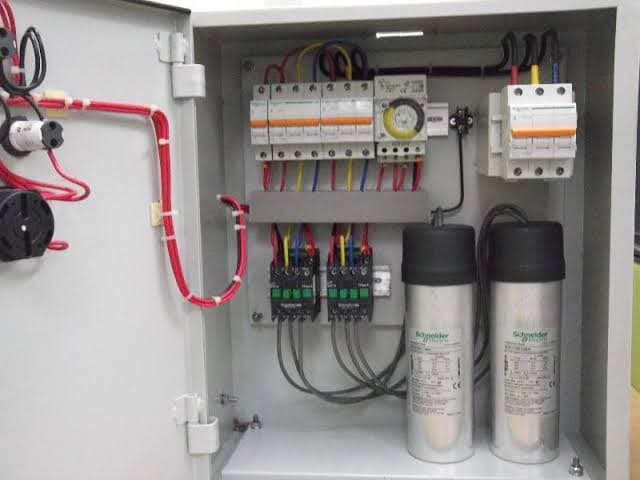

۲. مراحل گام‌به‌گام آموزش نصب خازن سه فاز
فرآیند استقرار و اتصال الکتریکی خازن در مدار در ۵ گام متوالی خلاصه می‌شود:
گام اول: جانمایی فیزیکی و رعایت فواصل تهویه
خازن‌ها را در فضایی با جریان هوای مناسب و به شکل عمودی درون تابلو نصب کنید. فاصله بین دو خازن سیلندری باید حداقل ۵ سانتی‌متر و فاصله از دیواره‌های جانبی تابلو حداقل ۱۰ سانتی‌متر باشد تا تبادل حرارتی مختل نشود.
گام دوم: اتصال بدنه خازن به سیستم ارتینگ
پیچ پایینی بدنه فلزی خازن سیلندری نقشی اساسی در ایمنی دارد؛ این پایانه را با یک هادی مسی مستقل و با مهره‌بندی محکم به شینه ارت اصلی تابلو برق وصل کنید.
گام سوم: سیم‌کشی مدار قدرت از شینه‌ها
- کابل‌های ورودی سه فاز (R, S, T) را ابتدا به فیوزهای تندکار متصل نمایید.
- خروجی فیوزها را به ورودی کنتاکتور خازنی برسانید.
- پایانه‌های خروجی کنتاکتور را با سرسیم‌های استاندارد به سه ترمینال خازن (U, V, W) وصل کنید و پیچ‌ها را با گشتاور استاندارد (حدود ۳ تا ۴ نیوتن‌متر) سفت کنید تا جرقه موضعی ایجاد نشود.
گام چهارم: سیم‌کشی بوبین و مدار فرمان
تغذیه بوبین کنتاکتور خازنی را از خروجی رله رگولاتور هوشمند یا کلید فرمان دستی برقرار کنید. حتماً یک تیغه کمکی بسته (NC) یا فرمان تاخیری در مسیر قرار دهید تا از اتصال شتاب‌زده خازن تخلیه‌نشده جلوگیری شود.
گام پنجم: تست اولیه و سنجش آمپراژ
کلید اصلی را وصل کرده و خازن را وارد مدار کنید. بلافاصله با آمپرمتر کلمپی جریان هر سه فاز را اندازه بگیرید؛ آمپراژ هر سه خط باید کاملاً متقارن و در محدوده جریان نامی خازن باشد.
جدول مقایسه‌ای روش‌های اتصال خازن سه فاز (انفرادی در برابر تابلویی)
| معیار بررسی | اتصال خازن به صورت انفرادی به موتور | نصب خازن درون تابلوی اتوماتیک مرکزی |
|---|---|---|
| نحوه عملکرد | هم‌زمان با استارت الکتروموتور روشن می‌شود | با فرمان رگولاتور متناسب با نوسان کل بار وارد مدار می‌شود |
| نیاز به رگولاتور | بدون نیاز به رگولاتور و مدار هوشمند | نیازمند کنترل‌کننده هوشمند پایش ضریب توان |
| آزادسازی کابل‌ها | آزادسازی کابل‌های تغذیه موتور تا ترانسفورماتور | صرفاً بار کابل ورودی اصلی و ترانس را کاهش می‌دهد |
| هزینه اجرایی | برای موتورهای کم‌تعداد ارزان، در متراژ بالا گران | اقتصادی‌ترین حالت برای سیستم‌های با بارهای متغیر فراوان |
۳. نکات ایمنی حیاتی در هنگام نصب و نگهداری
- خطر ولتاژ باقیمانده و شوک الکتریکی: هرگز به پایانه‌های خازنی که به تازگی از برق جدا شده دست نزنید؛ حداقل ۳ دقیقه زمان دهید تا انرژی توسط مقاومت‌های دیسشارژ تخلیه شود و پیش از هر تماسی، پایانه‌ها را با ولت‌متر بسنجید.
- تنظیم زمان وصل مجدد: زمان تاخیر وصل مجدد پله‌های خازنی در رگولاتور باید روی حداقل ۶۰ ثانیه تنظیم شود؛ اتصال مجدد خازنی که ولتاژ مخالف دارد باعث انفجار یا پرتاب فیوزها می‌گردد.
- پرهیز از کنتاکتورهای معمولی: هرگز از کنتاکتورهای تیپ AC-۳ عادی بدون مقاومت پیش‌شارژ استفاده نکنید؛ جریان هجومی خازن تا ۲۰۰ برابر جریان نامی بالا رفته و پلاتین‌های کنتاکتور را جوش می‌دهد.
- کنترل دمای کارکرد: دمای محیط تابلو نباید از ۴۰ درجه سانتی‌گراد فراتر رود؛ در فصول گرم حتماً فن‌های تابلویی خنک‌کننده مجهز به ترموستات را فعال نگه دارید.
نتیجه‌گیری
نصب خازن‌های سه فاز از مطمئن‌ترین روش‌ها برای بهینه‌سازی مصرف انرژی، افت آمپراژ عبوری و حذف جریمه‌های دیماند در تأسیسات الکتریکی است. تسلط بر استانداردهای مهندسی از قبیل انتخاب صحیح سطح مقطع کابل‌ها، به‌کارگیری فیوزهای تندکار و کنتاکتورهای ویژه خازنی، مانع از بروز نوسان و حوادث ناشی از جریان‌های هجومی می‌شود. با اجرای اتصالات محکم، ارتینگ دقیق و رعایت فاصله‌های استاندارد تهویه، سیستمی پایدار با راندمان بالا و کارکردی بی‌خطر در شبکه برق فراهم خواهد آمد.
