بانک خازنی چیست [کاربردها + نحوه عملکرد + مزایا و معایب]

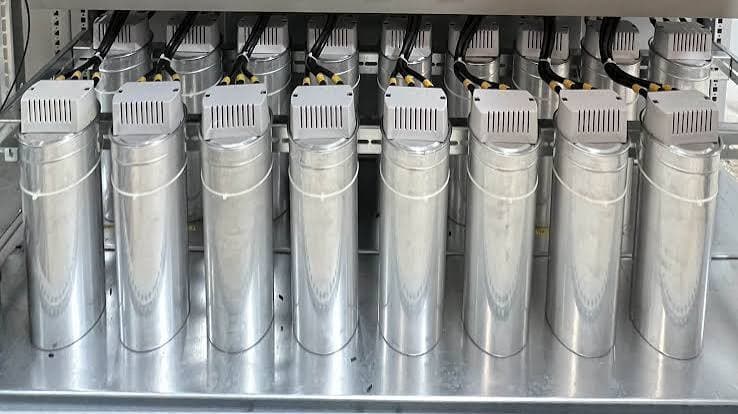

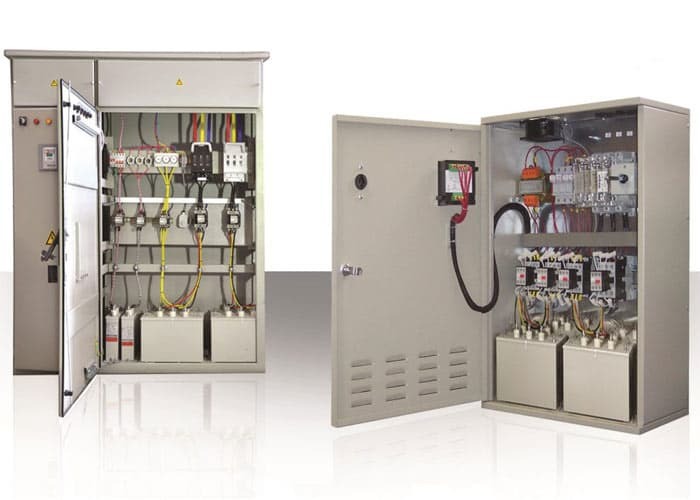

تجهیزات القایی و سلفی نظیر الکتروموتورها، پمپ‌ها، چیلرها و ترانسفورماتورها برای ایجاد میدان مغناطیسی، نوعی انرژی غیرمفید به نام توان راکتیو مصرف می‌کنند؛ کشیده شدن این توان از شبکه سراسری موجب داغ‌شدن کابل‌ها، پر شدن ظرفیت ترانسفورماتور و ثبت جریمه‌های سنگین در فیش برق می‌شود. برای رفع این چالش، مهندسان برق از سیستمی مهندسی بهره می‌برند و به زبان ساده در پاسخ به این پرسش که بانک خازنی چیست می‌توان گفت مجموعه‌ای یکپارچه از خازن‌های سه فاز، رگولاتور هوشمند، کنتاکتورهای خازنی و ملزومات حفاظتی است که درون محفظه‌ای فلزی قرار گرفته تا توان راکتیو مورد نیاز مصرف‌کننده‌ها را به صورت درجا تأمین نماید و بار شبکه سراسری را به حداقل برساند. با بهبود ضریب توان (کسینوس فی) به کمک این سیستم، ضریب توان به محدوده استاندارد (نزدیک به ۰/۹۵ تا ۰/۹۸) رسیده و علاوه بر حذف کامل خسارت‌های مالی قبوض، راندمان بهره‌برداری از تجهیزات ارتقا می‌یابد.

۱. نحوه عملکرد بانک خازنی در شبکه برق

عملکرد بانک خازنی و تابلو برق صنعتی بر پایه اختلاف فاز جریان و ولتاژ در بارهای سلفی و خازنی استوار است:

• خاصیت خازن در برابر سلف: در بارهای سلفی (الکتروموتورها)، جریان برق به میزان ۹۰ درجه از ولتاژ عقب می‌افتد (Lagging)، در حالی که در خازن‌ها، جریان ۹۰ درجه از ولتاژ جلو می‌افتد (Leading).
• خنثی‌سازی توان راکتیو: با قرارگیری موازی خازن در کنار بارهای سلفی، خازن‌ها در نیم‌پریود شارژ شده و در نیم‌پریود بعدی توان ذخیره‌شده را به بار سلفی تحویل می‌دهند؛ بنابراین تبادل توان راکتیو صرفاً بین بار و خازن در محل کارگاه انجام می‌شود و از خطوط اصلی اداره برق عبور نمی‌کند.
• تنظیم خودکار با رگولاتور: یک رگولاتور هوشمند زاویه بین ولتاژ و جریان کل شبکه را پایش می‌کند؛ به محض کاهش ضریب توان به زیر حد مجاز، پله‌های خازنی مناسب را به نوبت وارد مدار کرده و با کاهش مصرف موتورها، پله‌ها را یکی‌یکی قطع می‌کند.

جدول اجزای تشکیل‌دهنده تابلوی بانک خازنی و نقش آن‌ها

سیستم‌های اصلاح ضریب توان بر حسب گستره مصرف در محیط‌های زیر به کار گرفته می‌شوند:

• کارخانجات و خطوط تولید: تغذیه بارهای سلفی متراکم شامل موتورهای تسمه‌ای، کانوایرها، دستگاه‌های CNC و پرس‌های صنعتی.
• مجتمع‌های مسکونی بزرگ و برج‌ها: تأمین توان راکتیو پمپ‌های آبرسانی، مشاعات، سیستم‌های اطفای حریق و آسانسورها.
• پاساژها و مجتمع‌های تجاری: کنترل بارهای القایی سیستم‌های تهویه مطبوع، چیلرهای مرکزی، پله‌های برقی و روشنایی‌های تخلیه گازی.
• ایستگاه‌های پمپاژ آب و کشاورزی: پشتیبانی از الکتروپمپ‌های فشار قوی شناور و کف‌کش که ساعات طولانی در شبانه‌روز کار می‌کنند.

جدول مقایسه‌ای روش‌های سه‌گانه نصب بانک خازن

• حذف کامل جریمه در فیش برق: جلوگیری از پرداخت مبالغ گزاف بابت راکتیو مصرفی به وزارت نیرو در کنتورهای دیماندی.
• کاهش جریان مصرفی خطوط: افت آمپراژ عبوری از کابل‌ها و کاهش چشمگیر تلفات حرارتی (RI۲).
• آزادسازی ظرفیت ترانسفورماتور و کابل‌ها: امکان افزودن ماشین‌آلات جدید به کارخانه بدون نیاز به خرید اشتراک دیماند اضافه یا تعویض ترانس.
• بهبود پروفیل ولتاژ شبکه: جلوگیری از نوسان، افت ولتاژ ناگهانی و چشمک‌زدن روشنایی‌ها هنگام استارت الکتروموتورها.
• افزایش طول عمر تجهیزات: کاهش استهلاک سیم‌کشی‌ها، کلیدها و کنتاکتورهای اصلی به دلیل کاهش بار حرارتی جریان.

۴. معایب و چالش‌های فنی بانک‌های خازنی

• آسیب‌پذیری در برابر هارمونیک‌ها: در خطوط مجهز به درایوهای اینورتر و یکسوکننده‌ها، احتمال تشدید هارمونیکی و سوختن خازن بالاست که مستلزم نصب راکتور است.
• جریان‌های هجومی شدید: در لحظه اتصال پله‌ها، جریان ضربه‌ای بزرگی ایجاد می‌شود که نیازمند کنتاکتورهای خازنی گران‌قیمت با مقاومت‌های تخلیه است.
• حساسیت بالا به دمای محیط: افزایش دمای تابلو به بالای ۴۰ درجه سانتی‌گراد عمر مفید خازن‌ها را تا نصف کاهش می‌دهد و نیاز به فن‌های خنک‌کننده دارد.
• نیاز به سرویس و نگهداری دوره‌ای: کاهش ظرفیت خازن‌ها به مرور زمان، افت کیفیت دی‌الکتریک و الزام به سنجش آمپراژ پله‌ها حداقل هر ۳ تا ۶ ماه یک‌بار.

نتیجه گیری

بانک‌های خازنی نقشی راهبردی در بهینه‌سازی تأسیسات الکتریکی، کاهش مصرف ظاهری شبکه و حذف جریمه‌های دیماندی بر عهده دارند. عملکرد خودکار رگولاتور در هماهنگی با نیاز سلفی بار، بازگشت سرمایه اولیه احداث تابلو را معمولاً در بازه‌ای کمتر از ۳ تا ۶ ماه تضمین می‌کند. در نهایت، با محاسبات دقیق ظرفیت بر پایه کیلووار، انتخاب متریال مرغوب مجهز به راکتورهای ضدهارمونیک و ایجاد تهویه مطبوع استاندارد درون تابلو، می‌توان سامانه‌ای ایمن، با بازدهی بالا و ماندگاری طولانی‌مدت در مدار برق بهره‌برداری نمود.
